一、产品概述

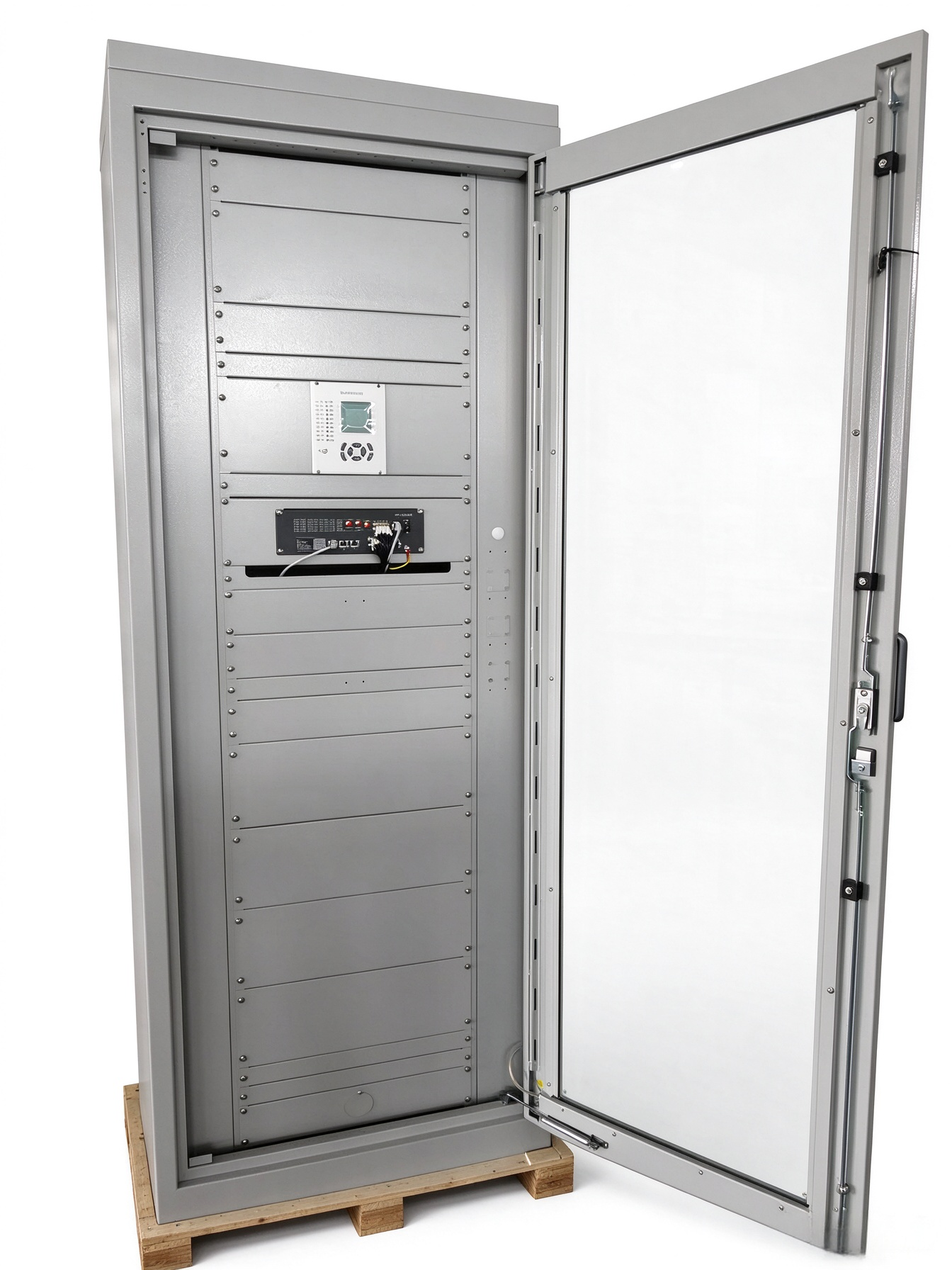

KH配网自动化测控终端是基于先进处理器和高速工业网络技术研制的新一代微机型配网自动化测控终端，集遥测、遥信、遥控、保护和通信功能于一体，适用于配电室、环网柜、开闭所等多回路集中监控场合，可与通信系统配合组成有信道方式的各种环网及非环网配电自动化系统。配合配电子站、主站，终端可实现配电线路的运行状态监视、故障识别、故障隔离和非故障区域恢复供电等配网自动化功能，是构建智能配电网的核心终端设备。
二、产品特点
1. 运行可靠稳定
装置充分考虑恶劣运行条件，具备优良的电磁兼容性能，功耗低、工作温度范围宽，防震、防潮、防雷，具有很好的可靠性和稳定性。
2. 功能丰富实用
- 集成测量、控制、保护功能：SCADA 实时监控、测量、控制、电量计量、故障检测
- 集成通信管理装置功能：实现配电网终端、监测仪等智能设备的接入与信息转发，通信规约可扩展、可配置
- 集成光纤以太环网功能：配网终端可直接接入光纤构成以太环网，节省光端机，施工简单、通信可靠
- 集成历史数据、统计数据管理功能：提供多种历史量和统计分析值的分类存储、查询、召唤
3. 系统开放易扩展
- 装置插件采用统一接口，兼容能力强，新功能插件接入方便
- 各功能软件采用元件模式组接，功能元件独立性好，为功能升级扩充提供良好软件接口
- 通信管理功能采用组态工具配置，规约采用模块方式开发，可灵活接入智能装置
4. 维护方便又安全
- 具有自诊断、自恢复能力
- 大容量存储器，可保存大量历史数据和统计数据，方便查询
- 数据可长期掉电保存，保证重要数据安全性
- 调试维护软件界面统一、功能强大、安装简易
- 调试维护支持当地连接和远程登录
三、主要技术参数
核心单元系统标配主板一块、电源板一块，遥测、遥信和遥控等插件作为可扩展部件，采用 4U 装置结构。
| 项目 | 指标 |
|---|---|
| 处理器 | 32 位浮点 ARM，工业级 |
| 交流模拟量 | 最大 80 路 |
| 遥信 | 最大 148 路 |
| 遥控 | 最大 16 路 |
| 采样精度 | 电压/电流 0.5 级 |
| 工作温度 | -40℃~+75℃ |
| 通信规约 | IEC60870-5-101/104 等 |
| 通信接口 | 2×以太网 + 2×RS232 + 6×RS232/485 |
应用场合 ：配电室、环网柜、开闭所、配电自动化及智能配电网
