1. 装置简介

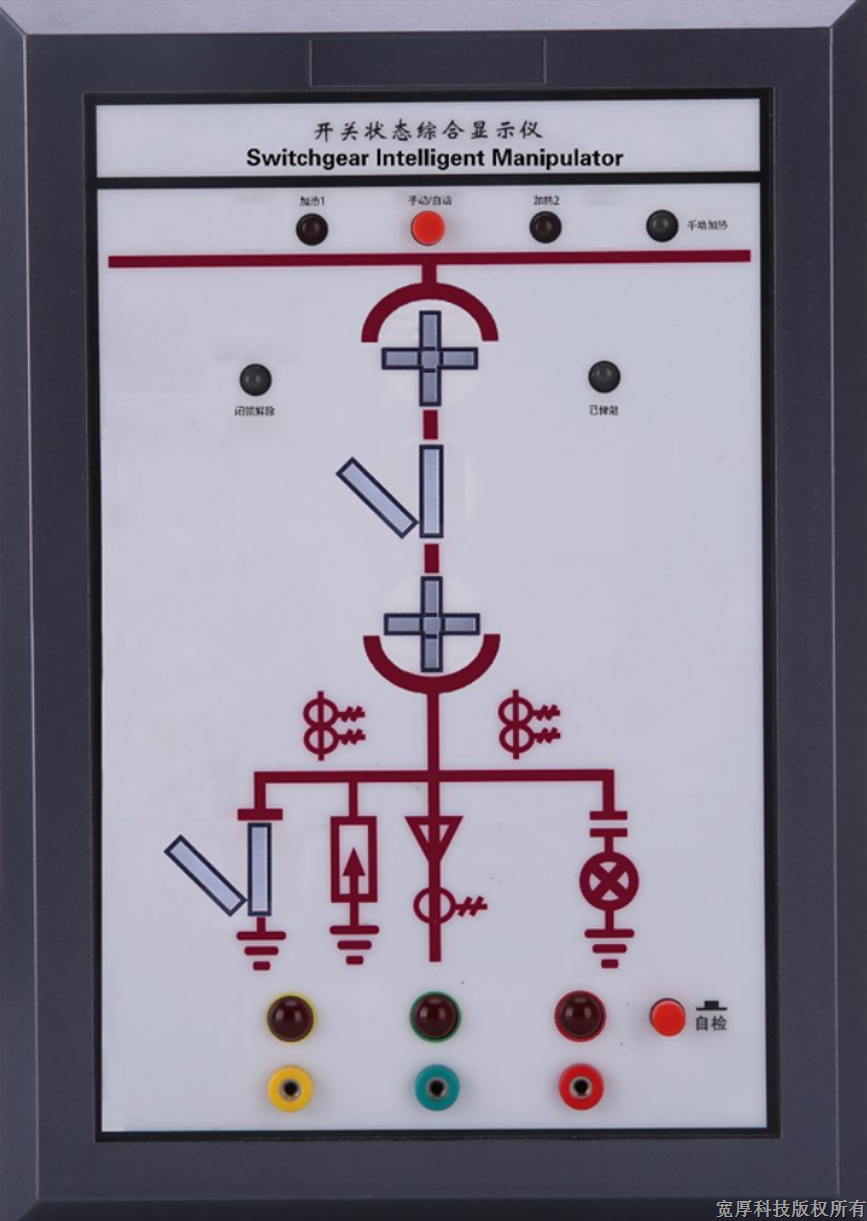

开关状态指示仪是用于开关柜上的一种多功能、智能化模拟动态指示装置。具有一次回路模拟图、 开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、加热器故障指示等指示功能，并且还具有高压带电闭锁以及自动加热控制、温度控制等控制功能。
2. 装置特点
◆ 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
◆ 一次模拟图动态指示
◆ 两路温度及湿度手动、自动控制
◆ 两路负载接口
◆ 核电验相及自检功能可选配
◆ 采用先进存储技术，断电后设定参数不丢失
◆ 嵌入式安装，安装简单、拆卸方便
◆ 具有RS485通讯功能实时把数据传输至后台
3. 技术参数
◆ 装置电源：85~265VAC (110~370VDC)
◆ 工作环境：-10℃~60℃，≤95%RH
◆ 检测精度：-20℃~60℃，±2℃；5~95%RH，±5%RH
◆ 储存环境：-40℃~70℃，≤95%RH
◆ 绝缘性能：外壳与端子≥100MΩ
◆ 电磁干扰：符合GB/T 17626
4. 主要功能描述
1. 按端子的配线功能接好线，并校对准确后通电。
2. 动态模拟指示部分：
将各开关量输入端与公共端短路一下，观察对应功能的指示是否正常发光或熄灭。
断路器状态指示：断路器合闸（断路器合触点闭合）时，断路器合指示红灯（“V”形数码管红色模拟条）亮；断路器分闸（断路器分触点弹开）时，断路器分指示绿灯（“V”形数码管绿色模拟条）亮；
手车位置指示：手车处于工作位置（工作位置触点闭合）时，手车指示红灯（“+”形数码管红色垂直模拟条）亮；手车处于试验位置（试验位置触点闭合）时，手车指示绿灯（“+”形数码管红色水平模拟条）亮；
接地闸刀位置指示：接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红灯（“V”形数码管红色模拟条）亮；接地闸刀分闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿灯（“V”形数码管绿色模拟条）亮。
弹簧储能指示：未储能时，储能指示灯不亮；储能时，储能指示灯亮。
3. 高压带电显示功能:
LED 启辉电压（kV）：≥15%额定母线电压；
闭锁电压(kV)： ≥65%额定母线电压。
4. 温湿度控制功能：
自动模式：当环境湿度过高或温度过高（低）时自动接通负载，通过外接负载加热(风机通风)，直到结露不再产生，温度不再过高（低）。
手动模式：强制负载加热。
5. 安装尺寸
180×120 mm ，卡扣安装。
