Ø 方案概述
公共建筑节能降耗是我国今后一段时间里节能减排工作的重点，加强节能管理、高效用能是国民经济和社会发展“十三五”计划的重要内容。
（1）满足住建部《公共建筑能耗远程监测系统技术规程》（JGJT285-2014）的要求，按照合理的能耗模型，对监测范围内的各类能耗进行分类和分项监测。
（2）满足本行业对能耗监测的针对性需求，如：
Ø机场行业的集中集抄需求；
Ø商业地产对能耗监测的集团级平台建设需求以及能耗计量需求；
Ø医疗行业需要满足《医院建筑能耗监管系统建设技术导则》的要求；
Ø园区和社区要满足区域性能耗监测平台建设的需求。
（3）在线监测各能源消耗情况，找出能源消耗异常值，并为能耗统计、能源审计提供数据支持。
（4）通过该系统提供能耗分析、能耗KPI考核等功能，提高节能运行管理水平，提升管理效率和能源利用效率；
（5）深度分析已建成项目的能耗数据，挖掘本项目节能空间，为管理节能与技术节能提供依据，验证既有节能措施的效果，同时指导新建项目的节能设计；
（6）通用的系统接口，第三方系统可以无缝接入，方便系统扩展以及系统间的数据共享，降低建设和运营成本。
（7）人机界面友好直观，操作简易方便，基于B/S架构的访问系统，可以通过浏览器对整个系统进行访问。
（8）能耗数据除用于本系统分析外，还可以标准的数据包形式，及时上传至上一级能耗监测平台。
能耗监测系统主要包括对楼内电耗、水耗、空调能耗、蒸汽消耗、燃气消耗情况进行全面的监视，并与BA系统以及电力监控系统进行对接，实现全面、集中、统一的展示与管理，充分实现监管控一体化。
1、 电能计量
监测范围：低压配电进出线仪表、楼层配电箱仪表。
方案设计：低压配电室进出线安装三相网络电力仪表，楼层配电箱内安装三相导轨式电能表，采集电度数据，经RS485通讯线上传至能耗监测系统。
2、 用水计量
监测范围：建筑总管、XX楼栋分支管、楼层分支管。
方案设计：建筑总管、XX楼栋分支管、楼层分支管安装远传水表，采集用水量数据，经RS485通讯线上传至能耗监测系统。
3、 其他系统接入
电力监控系统，监测高低压配电房内保护、仪表、变压器温控器和直流屏设备。能耗监测系统可以与现有电力监控系统对接，获取高低压配电房内保护、仪表、变压器温控器和直流屏相关数据，在能耗监测系统上设电力监控模块，做集中监控与管理。（获取低压电度和变压器温控器相关数据，做能耗监测及变压器能效分析）
整个系统采用分层分布式实现，自上而下包含站控层、通讯层和设备层三个层面。
Ø 站控层
包括能耗监测系统一套。能耗监测系统软件采用模块化设计，主要功能包含能耗数据采集、能耗数据分析、能耗数据上传等功能。
站控层设置在消控室，主要由web服务器、数据库服务器、应用服务器、客户端、UPS、防火墙和打印机构成。
Ø 通讯层
根据项目实际情况，结合经济性和统一融合的设计思路，能耗监测系统与后台之间，通过设备网来实现数据的传输，既优化了网络结构，也相应节约成本投入。
通讯层主要由交换机、通讯管理机、水表采集器构成。
Ø设备层
设备层主要由电能表、热量表、蒸汽表、远传水表构成。
电能表通过RS485通讯线接至通讯管理机；
热量表通过RS485通讯线接至通讯管理机；
蒸汽表通过RS485通讯线接至通讯管理机；
远传水表通过M-BUS通讯线接至水表采集器，水表采集器经RS485通讯线接至通讯管理机。

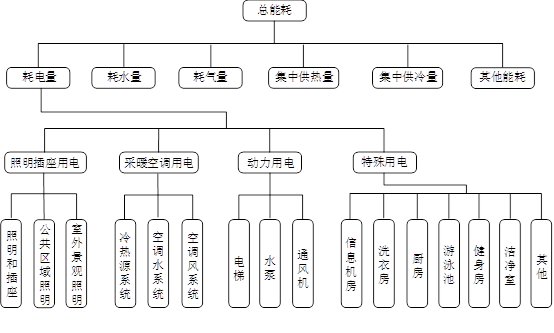

根据《公共建筑能耗远程监测系统技术规程》（JGJT 285-2014）的要求，建立建筑能耗模型如下图所示：
1、系统登录
²通过浏览器访问系统，仅当输入正确的用户名、密码后才能进入系统，可选择记住密码；
²不同的管理人员根据授权权限访问系统相应的内容；
²采用B/S架构，相关人员可随时随地进行查看和管理，不受地域限制。
2、基础能源信息展示
²图文并茂的展示项目概况；
²提供当日天气信息展示；
²查看当日用电趋势，并提供本月能耗总览（总能耗、分类能源能耗及上月环比），本月能源分类占比图，对电能耗进行综合评价（同期相比）；
²提供今日告警总览展示；
²提供项目的关键KPI指标展示，包括：本月总能耗、本月电能耗。
3、能耗分析
²提供对可设时间段的能耗分析，提供快捷时间查询，如当日、本周、本月；
²提供对可设地理区域的能耗分析，比如对园区、建筑、楼层、区域、房间的能耗分析；
²提供对可设功能区域的能耗分析，如进行了分户到管理科部门、科室，则可以分析部门、科室的能耗分析；
²支持分析下级能耗数据，可分析下属位置区域/功能区域的能耗组成，可分析能源分项的能耗组成；
²提供对已识别能源分类的能耗分析，提供对已识别能源分项的分析；
²能耗分析展现形式美观和丰富，需同时支持柱状图、折线图、表格方式；
²分析的数据可以导出；
²提供算术统计分析，统计分析对象的总能耗值、同比值百分比、环比值百分比、最大值、最小值、平均值；
²提供同比、环比分析，可分析能耗同比值、环比值；
²提供单位指标的分析，可分析单位面积能耗、人均能耗；
²提供转化指标的分析，可分析转化标准煤、碳排放量、转化为人民币（预设的单一费率）。
4、能耗对比
²提供对多个地理区域的能耗对比分析，比如对园区、建筑、楼层、区域、房间的能耗对比；
²提供对多个功能区域的能耗对比分析，如进行了分户到管理科部门、科室，则可以分析部门、科室的能耗对比；
²提供对同一分析对象在多个时间段里能耗对比分析，比如对本月、上月、上上月的能耗对比；
²提供对已识别能源分类的能耗对比，提供对已识别能源分项的对比；
²能耗对比展现形式美观和丰富，需同时支持折线图、表格方式；
²对比的数据可以导出；
²提供算术统计分析，统计多个对比对象的总能耗值、最大值、最小值、平均值；
²提供单位指标的对比，可对比多个对象的单位面积能耗、人均能耗；
²提供转化指标的对比，可对比多个对象的转化标准煤、碳排放量、转化为人民币（预设的单一费率）。
5、能耗排名
²提供对多个地理区域的能耗排名分析，比如对园区、建筑、楼层、区域、房间的能耗排名；
²提供对多个功能区域的能耗排名分析，如进行了分户到管理科部门、科室，则可以分析部门、科室的能耗排名；
²支持对多个排名节点的百分比分析；
²提供对能源分类的能耗排名，提供对能源分项的排名；
²能耗排名展现形式美观和丰富，需同时支持柱状图、表格方式；
²排名的数据可以导出；
²提供单位指标的排名，可对多个对象的单位面积能耗、人均能耗进行排名；
²提供转化指标的排名，可对多个对象的转化标准煤、碳排放量、转化为人民币（预设的单一费率）进行排名。
6、人工填报
²根据能源类型、区域对象、业态对象、设备、时间颗粒、时间录入某一设备或某一能耗节点的能耗值；
²可批量录入/修订一段时间的多个能耗值；
²支持录入表头值和消耗值两种方式；
²录入/修订后的数值能够做向上一致性更新，更新上级节点能耗，更新上级统计时段能耗。
7、告警管理
²提供对所有告警的查询界面，可对关键字进行检索，包含告警对象、告警项、告警信息；
²提供筛选查询，包含归属模块、告警性质、告警等级、告警状态、告警时间、告警区域；
²告警分级、分类，支持提供10级告警，告警项可按归属模块、告警性质、告警项进行分类；
²可对告警查询结果进行统计；
²告警具备多种状态，状态间可进行跃迁；
²可对告警状态的变换进行追溯，便于分析问题；
²告警可自动恢复，也可手动操作，包括确认、处理、撤销操作；
²提供告警详情查询，详情包含该告警更多的信息；
²告警发生时可触发短信或邮件以提醒操作员尽快处理；
²告警精准投放，可区分不同的告警项进行短信、邮件的投放配置；
²告警屏蔽功能，可屏蔽掉不需要显示的告警项以减少告警数量；
²可快速查询该告警对象所在的实时监控画面。
8、在线报表
²可提供基于报表模板生成能源消耗报表，包括日报表、月报表、季度报表、任意时间段报表；
²提供对报表模板的增删改查的管理功能；
²报表可在线手动生成或自动生成；
²提供对报表文件的增删改查的管理功能；
²报表文件可自动定期推送；
²无定制报表。或提供XX报表的定制。
9、数据采集、处理和存储
系统提供对多种能源和能源分项的采集，并提供数据清洗功能，对异常数据作平滑处理。最后对数据进行可靠的存储。
10、 选配功能：
²GIS展示
