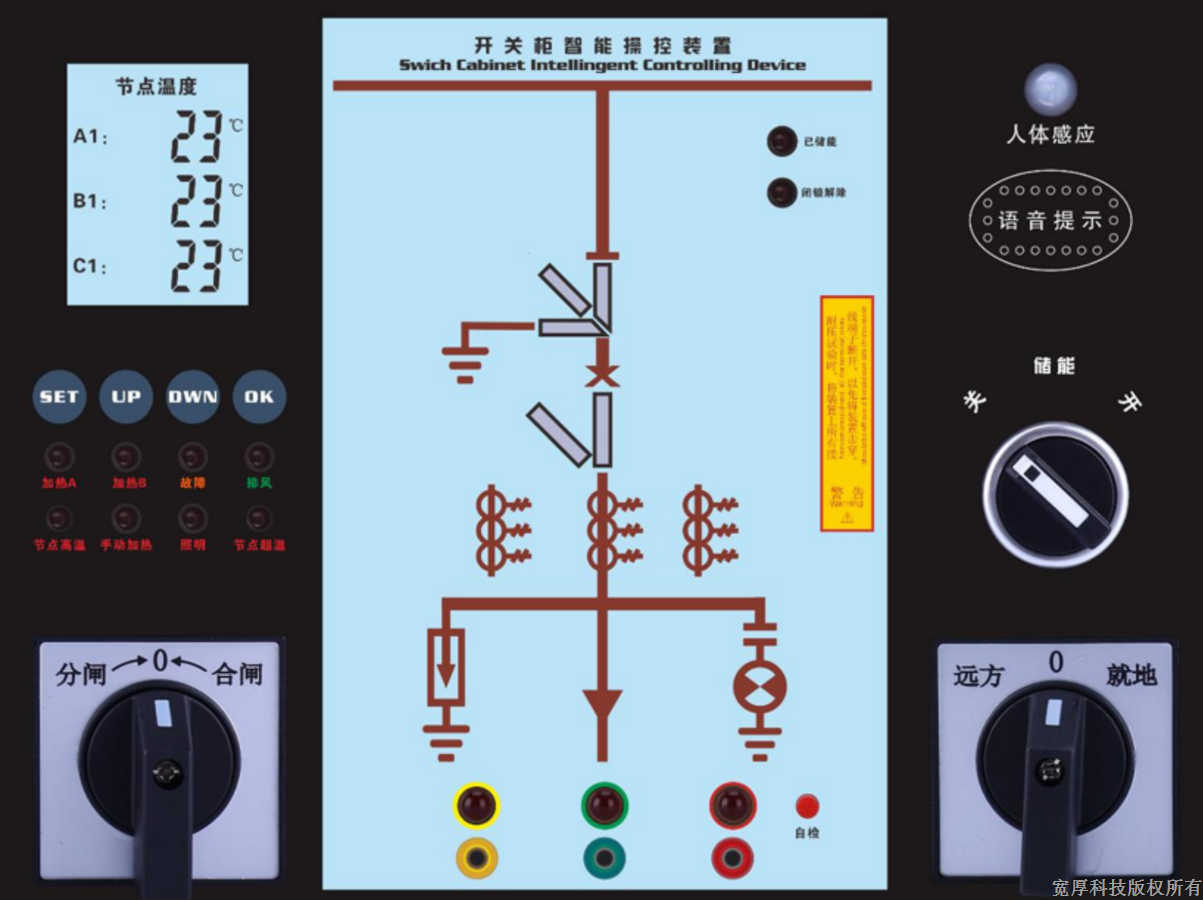

1. 装置简介
开关柜智能操控装置是用于3～35kV开关柜上的一种多功能、智能化模拟动态指示装置。除具有一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、加热器故障指示等指示功能外，还具有人体感应、柜内照明、语音防误提示、远方/就地、分合闸等操作功能。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
2. 装置特点
- 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
- 一次模拟图动态指示
- 两路温湿度手动、自动控制，负载断线报警
- 真人语音防误提示
- 人体感应及柜内照明
- 核电验相、自检功能
- 可选3、6、9、12点无线测温
- 嵌入式安装，安装简单、拆卸方便
- 具有RS485通讯功能实时把数据传输至后台
- 远方就地、分合闸、储能等转换开关
3. 技术参数
- 装置电源：85~265VAC (110~370VDC)
- 工作环境：-10℃~60℃，≤95%RH
- 检测精度：-20℃~60℃，±2℃；5~95%RH，±5%RH
- 储存环境：-40℃~70℃，≤95%RH
- 绝缘性能：外壳与端子≥100MΩ
- 电磁干扰：符合GB/T 17626
4. 主要功能描述
1. 按端子的配线功能接好线，并校对准确后通电。
2. 动态模拟指示部分：
将各开关量输入端与公共端短路一下，观察对应功能的指示是否正常发光或熄灭。
断路器状态指示：断路器合闸（断路器合触点闭合）时，断路器合指示红灯（“V”形数码管红色模拟条）亮；断路器分闸（断路器分触点弹开）时，断路器分指示绿灯（“V”形数码管绿色模拟条）亮；
手车位置指示：手车处于工作位置（工作位置触点闭合）时，手车指示红灯（“+”形数码管红色垂直模拟条）亮；手车处于试验位置（试验位置触点闭合）时，手车指示绿灯（“+”形数码管红色水平模拟条）亮；
接地闸刀位置指示：接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红灯（“V”形数码管红色模拟条）亮；接地闸刀分闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿灯（“V”形数码管绿色模拟条）亮。
弹簧储能指示：未储能时，储能指示灯不亮；储能时，储能指示灯亮。
3. 高压带电显示功能:
LED 启辉电压（kV）：≥15%额定母线电压；
闭锁电压(kV) ：≥65%额定母线电压。
4. 温湿度控制功能：
自动模式：当环境湿度过高或温度过高（低）时自动接通负载，通过外接负载加热(风机通风)，直到结露不再产生，温度不再过高（低）。
手动模式：强制负载加热。
5. 基本操作
5.1 按键定义：
【 SET 】：长按进入／退出设置模式，切换选项。
【 UP 】：设置模式：短按加1，长按连续增加；
运行模式：进入下一页面。
【DWN】：设置模式：短按减1，长按连续减小。
运行模式：进入上一页面。
【 OK 】：设置模式：菜单切换。
运行模式：进入手动／自动模式。
5.2 界面显示：
【加热指示】：加热时，对应回路加热指示灯亮。
【加热模式】：自动模式时，手动加热指示灯不亮，反之。
【储能指示】：已储能时，储能灯亮。反之未储能时，储能灯不亮。
【断线指示】：加热器负载接触不良、未接或负载电源未接时断线灯指示。
6. 安装尺寸
外形尺寸242(长)×182(高)×56(深) mm；
开孔尺寸220(长)×165(高) mm ，卡扣安装。
7. 无线测温传感器

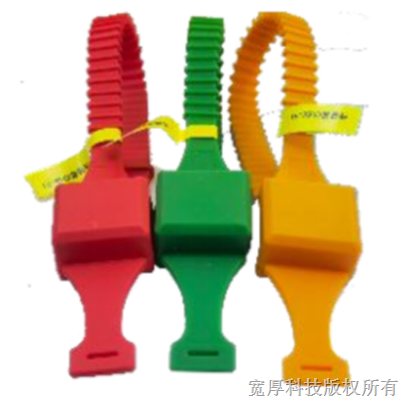

7.1 有源表带无线测温传感器
表带有源温度传感器用于测量高压带电物体表面或接点处的温度，如开关柜内的裸露触 点、户外刀闸、母线连接处及变压器等的运行温度。主要功能如下：
1) 温度实时监测
2) 供电电压自检
3) 温度高温报警、超温跳闸
4) 高性能电池供电
5) 远距离传输
6) 捆绑式安装

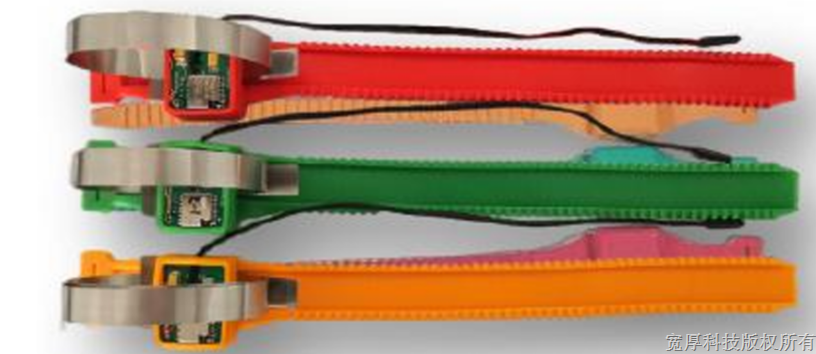

7.2 无源表带无线测温传感器
表带无源温度传感器用于测量高压带电物体表面或接点处的温度，如开关柜内的裸露触 点、户外刀闸、母线连接处及变压器等的运行温度。主要功能如下：
1) 温度实时监测
2) 供电电压自检
3) 温度高温报警、超温跳闸
4) CT感应取电
5) 远距离传输
6) 捆绑式安装

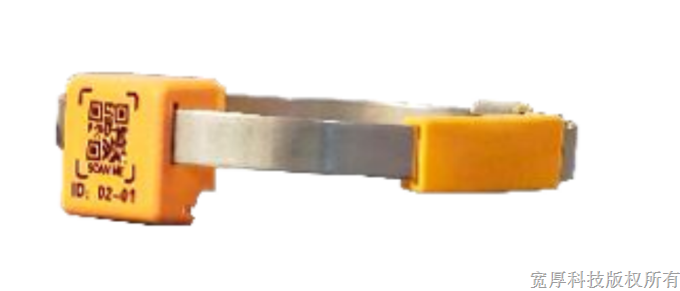

7.3 微型无源无线测温传感器
微型无源温度传感器用于测量高压带电物体表面或接点处的温度，如开关柜内的裸露触 点、户外刀闸、母线连接处、变压器及梅花动触头等的运行温度。主要功能如下：
1) 温度实时监测
2) 供电电压自检
3) 温度高温报警、超温跳闸
4) CT感应取电
5) 远距离传输
6) 捆绑式安装
