1、产品概述

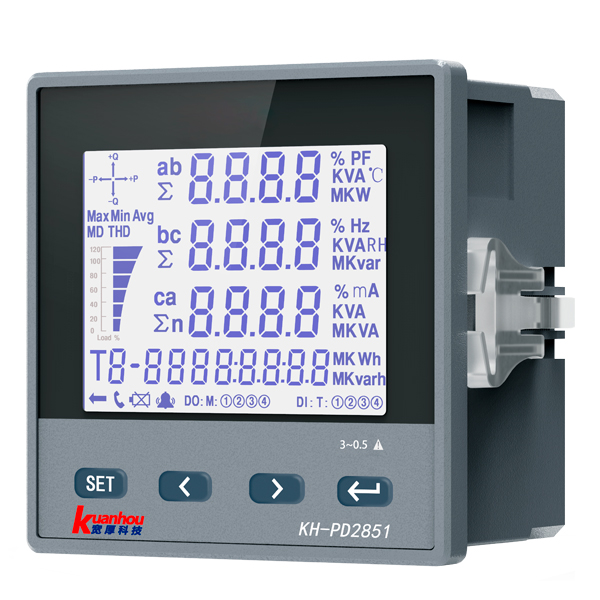

多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等场合的电力智能监控和电能计量需求而设计，能够高精度测量三相电网中的所有常用电力参数：三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数，并带有485通讯、电能脉冲输出等功能。
多功能网络电力仪表具有极高的性价比，可以取代测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，多功能网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中，变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数、能够完成业界不同PLC和工业控制计算机通讯软件的组网。
2、功能介绍
|
测量功能 |
备注 |
|
|
实时测量 |
三相电压 |
基本功能 |
|
三相电流 |
||
|
功率、频率、功率因数 |
||
|
电能计量 |
有功电能 |
|
|
无功电能 |
||
|
双向计量 |
||
|
开关量输入 |
无源干节点 |
扩展功能 |
|
开关量输出 |
AC250V 0.5A遥控/报警 |
|
|
通讯 |
RS485接口 MODBUS-RTU协议 |
|
|
显示方式 |
LED数码管显示、LCD液晶显示 |
|
3、技术参数
|
项目 |
参数 |
||
|
信号输入 |
接线方式 |
三相三线/三线四线 |
|
|
电压 |
量程 |
AC(50～500)V |
|
|
过载 |
持续：1.2倍、瞬时：2倍/1S |
||
|
功耗 |
＜1VA(每相) |
||
|
电流 |
量程 |
AC(50mA～5A) |
|
|
过载 |
持续：1.2倍、 瞬时：10倍/5S |
||
|
功耗 |
＜0.4VA(每相) |
||
|
频率 |
(45～65)Hz |
||
|
电源 |
AC220V、AC85～265V、DC100～300V ≤5VA |
||
|
通讯 |
RS485通讯接口，物理层隔离 符合国际标准的MODBUS-RTU协议 通讯速度1200～38400 校验方式N81、E81、081 |
||
|
开关量输出 |
可编程遥控/报警开关量输出 容量0.5A/250VAC 3A/30VDC 可编程报警电量或者遥控方式 |
||
|
遥测开关 |
遥测开关输入测量，无源干结点输入 可编程关联报警输出 |
||
|
测量等级 |
电量：0.5、频率：±0.2Hz 有功电能：1.0、无功电能：2.0 |
||
|
显示方式 |
LED数码管显示、LCD液晶显示 |
||
|
环境 |
工作温度：-10～+45℃ 存储温度：-25～+50℃ 相对湿度：＜85%RH |
||
|
安全 |
绝缘：输入、电源、输出端子对壳电阻＞100MΩ 耐压：输入/电源：2kV,电源/输出：2kV,输入/输出：1kV |
||
|
防护等级 |
前面板IP52 |
||
4、开孔及安装
4.1 面框尺寸(mm)：96×96 开孔尺寸(mm)：91×91
进柜体深度(mm)：60 (见图1)
4.2 面框尺寸(mm)：80×80 开孔尺寸(mm)：76×76
进柜体深度(mm)：71 (见图2)
4.3 面框尺寸(mm)：72×72 开孔尺寸(mm)：67×67
进柜体深度(mm)：71 (见图3)
