一、概要
KNX开关执行器是一个带安全的多路输出模块，主要应用在智能照明系统中，通过 KNX总线和其他负载一起安装成为系统，主要用来控制开关负载，例如： 照明、 加热控制、信号负载等
此系列产品可以开关 4 路到 12 路独立电气交流负载或三相负载。 每个开关执行器输出的最大负载电流为 16 A 或 20A，并且产品具备手动操作按钮，可手动开启或关闭，能较方便地应对工程调试。
KNX开关执行器系列产品是模块化安装设备，为了方便安装到配电箱中，根据 EN60715 设计，能安装在 35 毫米的导轨上，设备采用螺丝接线柱实现电气连接，总线连接直接通过 KNX接线端子连接，系统供电除总线外不需要额外的电源电压。物理地址的分配以及参数的设定都可以使用带有 .knxprod 文件的工程设计工具软件 ETS。
下面的功能都可以单路调整，因为每一路通道都有同样的应用程序：
- 手动控制开关
- 时间功能：延迟开/关时间
- 带有预警功能和可调整楼梯照明时间功能的楼梯照明功能
- 场景、预设控制： 8 位/ 1 位
- 逻辑运算： 与、 或、 异或、 门函数
- 状态值查询回复
- 强制操作与安全保险功能
- 阀值功能设置
- 电热阀驱动器的控制
- 总线电压断开和恢复后继电器开关位置选择
- 输出取反
- 支持 KNX安全
二、技术参数
|
电 源 |
总线电压 |
21-30 V DC，通过 KNX总线获得 |
|
总线电流 |
<6.5mA/24V，<5.5mA/30V |
|
|
总线功耗 |
<165mW |
|
|
充电电流 |
<20mA |
|
|
输 出 |
通道数 |
4/8/12 |
|
Un 额定电压 |
250V AC (50/60Hz) |
|
|
In 额定电流 |
16A（仅用于 ARSA-xx/16.S，xx=04/08/12） |
|
|
|
20A（仅用于 ARSA-xx/20.S，xx=04/08/12） |
|
|
浪涌冲击电流 |
480A/2ms |
|
|
输出寿命 |
机械寿命 |
>106 次 |
|
电气寿命（阻性负载） |
>105 次 |
|
|
连 接 |
KNX |
总线连接端子(直径 0.8mm,) |
|
负载连接端子 |
螺丝接线端 |
|
|
电缆横截面 |
0.2—6.0mm2 |
|
|
操作和指示 |
红色 LED 和按键 |
分配物理地址 |
|
绿色 LED 闪烁 |
指示设备应用层工作正常 |
|
|
触点位置指示 |
触点闭合—通道开 |
|
|
|
触点松开—通道关 |
|
|
防护等级 |
IP 20 |
依据 EN 60529 |
|
安全等级 |
II |
依据 EN 61140 |
|
温度范围 |
运行 存储 运输 |
– 5 °C ... + 45 °C
– 25 °C ... + 55 °C
– 25 °C ... + 70 °C |
|
环境条件 |
湿度 |
<93%,结露除外 |
|
设 计 |
DIN 导轨模块组件 |
35mm 丁导轨，模数化安装 |
三、产品选型
| 产品名称 | 型号 |
|---|---|
| 四路16A开关执行器 | KH-K0416 |
| 八路16A开关执行器 | KH-K0816 |
| 十二路16A开关执行器 | KH-K1216 |
| 四路20A开关执行器 | KH-K0420 |
| 八路20A开关执行器 | KH-K0820 |
| 十二路20A开关执行器 | KH-K1220 |
四、尺寸大小

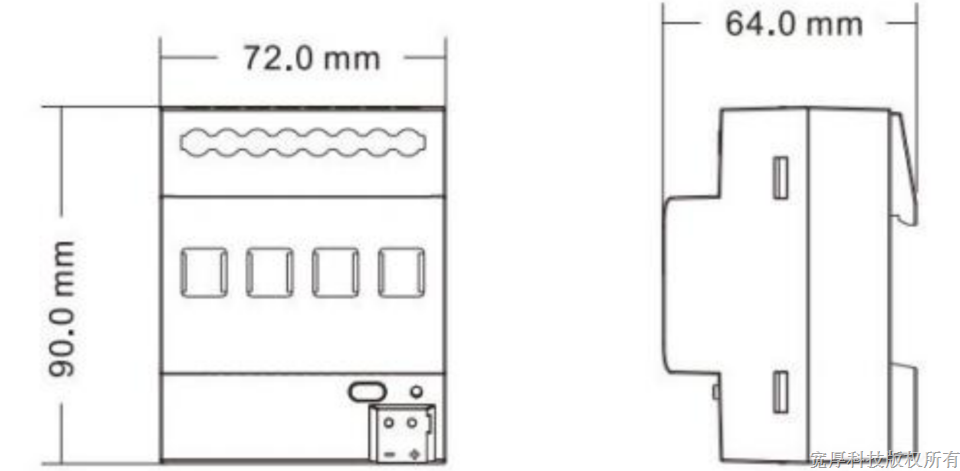

4.1 四路执行器

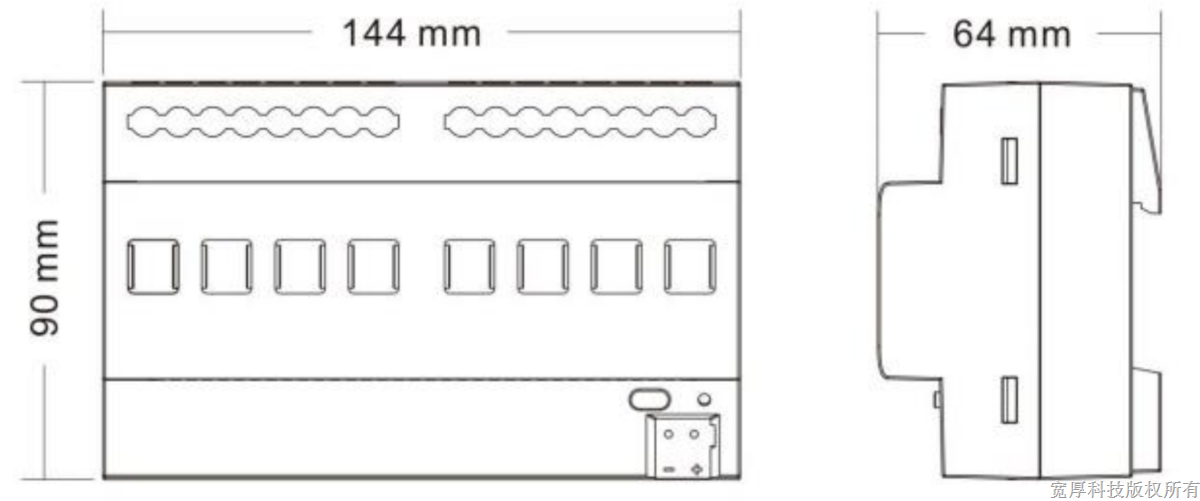

4.2 八路执行器

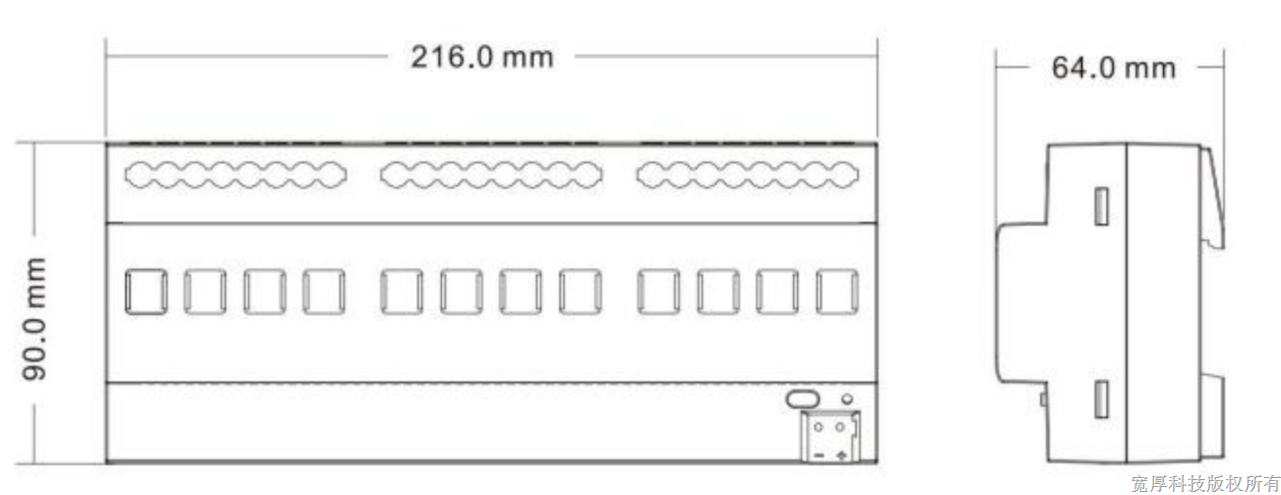

4.3 十二路执行器
