KNX IP路由器

发布时间:2022-06-21

第一章 功能概述

1.1.功能概述

IP路由器提供以下功能:

  • IP路由器支持多达55个字节的长信息和扩展帧。
  • IP路由器顺利取代了线耦合器或骨干耦合器。对使用LAN作为快速介质交换线和/或域之间的报文是有很大优势的。
  • IP路由器不需要额外的供电电源。
  • 提供通道协议和用于ETS的连接(或任何其他用于调试和监视的工具)。五个并行的连接是可能的,一个物理地址对应一个连接。
  • ETS可配置是否在发出信息时发送ACK。
  • 在发送一个信息后,如果没有响应ACK,IP路由器会重发这个信息三次。对于物理地址或者组地址报文,可以通过ETS独立配置。在有响应ACK的情况下,将不会有重发。
  • IP路由器具有一个较大容量的且在通讯负荷过程中能够均衡分流的通讯缓冲区
  • IP路由器支持KNXnet/IP、ARP、ICMP、IGMP、HTTP、UDP/IP、TCP/IP和DHCP。
1.2.隧道Tunneling
因特网协议(IP)的存在,使得有KNXnet/IP的定义。KNXnet/IP提供了点对点连接的方式,如“KNXnet/IP Tunneling”,用于ETS和/或用于监控系统和KNX安装之间。
KNXnet/IP设备管理提供了通过KNX网络配置KNXnet/IP设备。此外,减少了用于网络配置所需的时间
1.3.路由
路由是通过使用KNXnet/IP的IP网络(多个)互连KNX线或域的方式。在IP网络中,KNXnet/IP路由定义了KNXnet/IP路由器之间如何相互通信。
1.4.KNX IP路由器
KNX IP路由器是非常类似TP线耦合器的。唯一不同的是,他们的主线使用的通信介质是以太网。但是,它也可以通过IP直接集成KNX终端设备,KNX介质为以太网。
IP 路由器提供以下功能:
 IP 路由器支持多达55 个字节的长信息和扩展帧。
 IP 路由器顺利取代了线耦合器或骨干耦合器。对使用LAN 作为快速介质交换线和/或域之间的
报文是有很大优势的。
 IP 路由器不需要额外的供电电源。
 提供通道协议和用于ETS 的连接(或任何其他用于调试和监视的工具)。五个并行的连接是可
能的,一个物理地址对应一个连接。
 ETS 可配置是否在发出信息时发送ACK。
 在发送一个信息后,如果没有响应ACK ,IP 路由器会重发这个信息三次。对于物理地址或者组
地址报文,可以通过ETS 独立配置。在有响应ACK 的情况下,将不会有重发。
 IP 路由器具有一个较大容量的且在通讯负荷过程中能够均衡分流的通讯缓冲区
 IP 路由器支持KNXnet/IP、ARP、ICMP、IGMP、HTTP、UDP/IP、TCP/IP 和DHCP。
IP 路由器提供以下功能:
 IP 路由器支持多达55 个字节的长信息和扩展帧。
 IP 路由器顺利取代了线耦合器或骨干耦合器。对使用LAN 作为快速介质交换线和/或域之间的
报文是有很大优势的。
 IP 路由器不需要额外的供电电源。
 提供通道协议和用于ETS 的连接(或任何其他用于调试和监视的工具)。五个并行的连接是可
能的,一个物理地址对应一个连接。
 ETS 可配置是否在发出信息时发送ACK。
 在发送一个信息后,如果没有响应ACK ,IP 路由器会重发这个信息三次。对于物理地址或者组
地址报文,可以通过ETS 独立配置。在有响应ACK 的情况下,将不会有重发。
 IP 路由器具有一个较大容量的且在通讯负荷过程中能够均衡分流的通讯缓冲区
 IP 路由器支持KNXnet/IP、ARP、ICMP、IGMP、HTTP、UDP/IP、TCP/IP 和DHCP。
IP 路由器提供以下功能:
 IP 路由器支持多达55 个字节的长信息和扩展帧。
 IP 路由器顺利取代了线耦合器或骨干耦合器。对使用LAN 作为快速介质交换线和/或域之间的
报文是有很大优势的。
 IP 路由器不需要额外的供电电源。
 提供通道协议和用于ETS 的连接(或任何其他用于调试和监视的工具)。五个并行的连接是可
能的,一个物理地址对应一个连接。
 ETS 可配置是否在发出信息时发送ACK。
 在发送一个信息后,如果没有响应ACK ,IP 路由器会重发这个信息三次。对于物理地址或者组
地址报文,可以通过ETS 独立配置。在有响应ACK 的情况下,将不会有重发。
 IP 路由器具有一个较大容量的且在通讯负荷过程中能够均衡分流的通讯缓冲区
 IP 路由器支持KNXnet/IP、ARP、ICMP、IGMP、HTTP、UDP/IP、TCP/IP 和DHCP。

第二章 技术参数

电源      总线电压             21-30V DC, 通过KNX 总线获得
  总线电流 <19.5mA ,24V;<15.5mA ,30V
  总线功耗 <470mW
连接 KNX 总线连接端子(红/黑)(直径0.8mm)
  LAN RJ45端口10/100 Base-T
操作和指示 红色LED和按键 编程物理地址
  LED LAN 指示设备连接到网络
  LED LAN闪烁 设备与网络进行通讯
  LED KNX 指示设备连接到KNX总线
  LED KNX闪烁 设备与总线之间有报文传输
温度范围 运行 –5 °C ... + 45 °C
  存储 –25 °C ... + 55 °C
  运输 – 25 °C ... + 70 °C
环境条件 湿度 <93% ,结露除外
尺寸 90 mm×36 mm×64mm
重量 0.1KG
外壳,颜色 塑料外壳,米白色
设计 模块化安装设备, 安装在35mm 丁导轨上
第三章 尺寸图与接线图

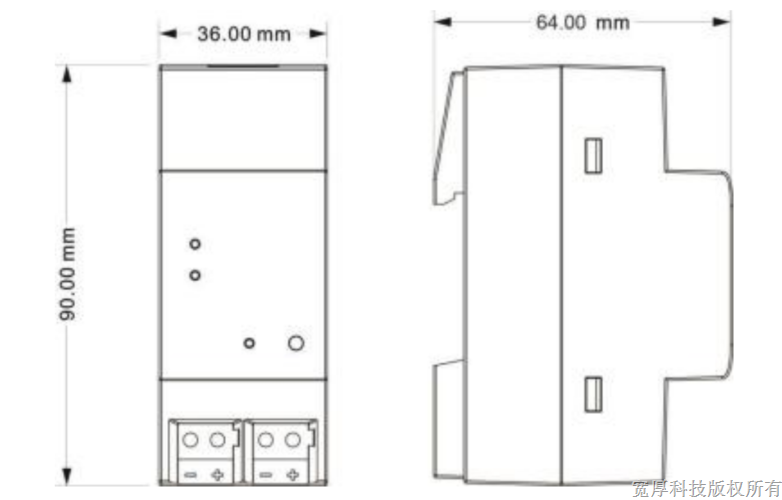

3.1. 尺寸图
3.2. 接线图
1 LAN LED
亮: 指示网络连接正常
闪: 指示设备与网络进行通讯
闪: 指示设备与网络进行通讯亮: 指示网络连接正常
闪: 指示设备与网络进行通讯: 指示网络连接正常
闪: 指示设备与网络进行通讯
2 KNX LED
亮: 指示设备与KNX总线连接正常
闪: 总线上有报文传输
闪: 总线上有报文传输亮: 指示设备与KNX 总线连接正常
闪: 总线上有报文传输
3 LAN连接
4 编程LED 红色:物理地址编程模式
5 编程按钮
短按:进入物理地址编程模式
长按:长按编程按钮约4 秒,长按4次,且每次松开间隔小于3秒,操作完成后设备重启,并重置到出厂配置(详见第6章节)
章节)短按:进入物理地址编程模式
长按:长按编程按钮约4 秒,长按4 次,
且每次松开间隔小于3 秒,操作完成后设
备重启,并重置到出厂配置(详见第6
章节)
6 KNX 总线连接端子(红/黑)
