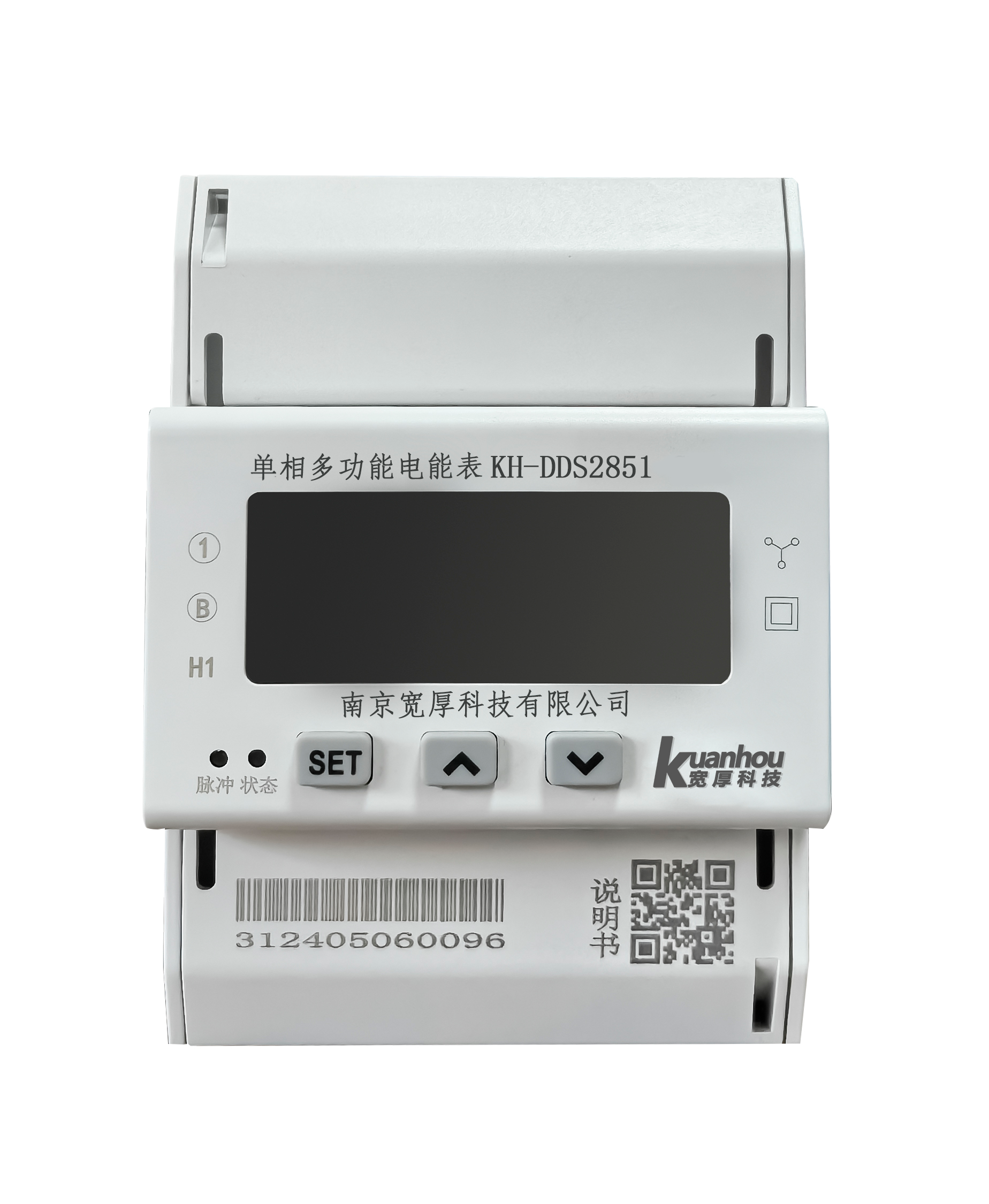

1. 概述
单相多功能电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量交流单相有功电能。本产品各项性能指标符合IEC 62053-21：2003、GB/T17215.321-2008《1级和2级静止式交流有功电能表》对单相静止式电能表技术指标。通讯规约符合DL/T 645-1997和DL/T 645-2007《多功能电能表通信规约》或MODBUS通讯规约。
2. 工作原理
计量芯片把电压和电流信号进行采样，并转换成和电能量成正比的脉冲信号，信号传送到MCU芯片进行计量累计，以及无源隔离脉冲输出，MCU芯片同时可和外界进行数据通讯交换。
3. 主要功能
1、具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗等特点。
2、具有双向计量功能，能够精确地测量正、反双向的有功电能，按总电量计量，液晶显示，数据永久保存。
3、采用光耦隔离的无源脉冲输出接口。
4、具有RS485通讯接口，波特率默认为2400(DL/T645时)和9600(MODBUS时)，可修改为1200，2400，4800，9600。（带通讯可选项）
5、液晶仪表采用LCD液晶显示,大方直观。仪表轮显常数，电量，表号，电压，电流，功率等数据，电量显示10秒,其它数据显示5秒。计度器仪表只显示总电量数据。
4. 规格型号
|
等级 |
频率 |
参比电压 |
标定电流 |
|
1级 2级 |
50Hz 60Hz |
220V 230V |
5(20)A, 5(32)A, 5(65)A,10(40)A, 10(60)A,15(60)A,20(80)A ,30(100)A |
5. 技术指标
1、基本误差(Ib 为基本电流，Imax为最大电流)
|
负载电流 |
功率因数 |
基本误差（%） |
|
|
1级 |
2级 |
||
|
0.05Ib≤I＜0.1Ib |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib≤I≤Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.5L(感性) |
±1.5 |
±2.5 |
|
0.8C(容性) |
±1.5 |
－ |
|
|
0.2Ib≤I≤Imax |
0.5L(感性) |
±1.0 |
±2.0 |
|
0.8C(容性) |
±1.0 |
－ |
|
2、起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib,电表能起动和正常计量。
3、潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
4、功耗：≤2W（10VA）。
5、环境条件:标准工作温度为：-25℃～70℃ , 极限工作温度为：-40℃～80℃。
