1. 概述

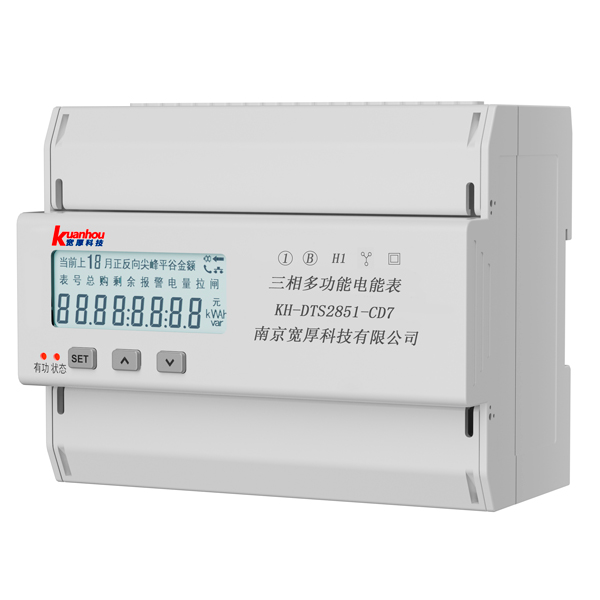

三相多功能电能表,使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表,仪表可带红外通讯和RS485通讯，为三相电能测量提供先进、可靠的计量工具。
该表采用的计量模块能精确地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。
本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》对电能表技术指标, 通讯规约符合DL/T 645-1997和DL/T 645-2007《多功能电能表通信规约》或MODBUS-RTU通讯规约。
2. 主要功能
1、电能计量功能：计量有功总电能，三相电源供电，一相或两相断电，计量准确度不受影响。
2、脉冲输出接口：带光耦隔离有功无源脉冲输出接口，脉冲宽度为80ms。
3、缺相指示功能：某相缺相时，相应相电压符号指示。
4、通讯功能(可选项)：具有红外通讯接口和RS485通讯接口，波特率默认为2400(DL/T645时)和9600(MODBUS-RTU时)，可修改为1200，2400，4800，9600。
5、可扩展继电器控制功能。
6、仪表液晶显示，轮显表号、电量、电压、电流、有功功率参数，电量显示10秒，其它数据轮显5秒。计度器仪表时只显示总电量。
3. 规格型号
|
线制 |
等级 |
参比电压 |
标定电流 |
|
三相三线 |
0.5S级 1级 |
3×100V |
3×1.5(6)A |
|
3×380V |
3×1.5(6)A |
||
|
三相四线 |
3×57.7/100V |
3×1.5(6)A |
|
|
3×220/380V |
3×1.5(6)A |
||
|
3×2.5(10)A |
|||
|
3×5(20)A |
|||
|
3×10(60)A 3×15(60)A |
|||
|
3×20(80)A 3×30(100)A |
4. 技术指标
1、基本误差（平衡负载基本误差极限）
|
电 流 值 |
功率因数(COSφ) |
误差极限(%) |
||
|
直接接入仪表 |
经互感器仪表 |
1级 |
2级 |
|
|
0.05Ib≤I＜0.1Ib |
0.02In≤I＜0.05In |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib≤I＜Imax |
0.05In≤I＜Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.05In≤I＜0.1In |
0.5(感性) |
±1.5 |
±2.5 |
|
0.8(容性) |
±1.5 |
— |
||
|
0.2Ib≤I≤Imax |
0.1In≤I≤Imax |
0.5(感性) |
±1.0 |
±2.0 |
|
0.8(容性) |
±1.0 |
— |
||
注：(Ib为基本电流 In为额定电流 Imax为最大电流)
不平衡负载各电流点的百分数误差极限为1级表±2.0，2级表±3.0。
2、起动：在参比电压、参比频率及功率因数为1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能起动，并连续计量电能。
3、潜动：电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
4、工作电压范围：正常工作电压：0.9Un～1.1Un，极限工作电压：0.0Un～1.15Un
5、功耗：每相电压线路功耗≤2W/10VA，每相电流线路功耗≤4.0VA
6、环境条件：正常工作温度：-10℃～+45℃,工作极限温度：-25℃～+55℃,存贮和运输温度：-25℃～+70℃，相对湿度：年平均≤75%
7、安全性能：产品符合GB/T 17215-2008规定的各项安全指标和要求。
