一、概述
新系列的按键面板主要应用在智能照明系统中，通过 KNX 接线端子连接到总线, 和总线上的其它设备一起安装成为系统，且功能上操作简单、直观，用户可以根据自己的需求进行规划，系统的执行这些功能。
新系列的按键面板能实现对灯光、 开关、 窗帘、 场景、 RGB、 多重操作、 延时开关等的控制。 另外，还支持逻辑功能和场景组功能，每个按键带 LED 指示，有暖白和冷白可选。按键类型有 1、2、3、4、6、8 键六种供选择，以满足不同的组合需求。 面板采用塑料材质，无边框设计，并且可做联体组合安装。 非常舒服的按键触感，LED 灯柔光显示。 适合在家居的场合使用按键面板直接通过 KNX 接线端子连接到总线上，不需要额外的电源电压。物理地址的分配及参数的设定都可以使用带有.knxprod 文件的工程设计工具软件 ETS。
按键面板功能较多，能适用于多种应用领域，主要功能如下：
- 开关和调光功能
- 百叶窗控制功能
- 值发送
- 场景控制功能
- 移位寄存器
- RGB和RGBW控制
- 多重操作功
- 延时发送值
- 逻辑输出
- 场景组转换
- LED控制功能
面板的类型有单位面板、 联体两位面板和联体三位面板可选，每种面板类型都能运用以上描述的各种功能，根据实际应用到的面板设备，在配置功能时，选择适合此设备的面板类型进行参数配置。
二、技术参数
|
电 源 |
工作电压 21-30V DC，由总线提供 |
|
|
总线电流 <12mA/30V |
|
|
待机功耗 <360mW |
|
连 接 |
KNX 总线连接端子（直径 0.8mm） |
|
操作和指示 |
每一个按钮对应一个 LED 指示，两种指示颜色 |
|
|
红色 LED 和按键 编程物理地址 |
|
|
绿色 LED 闪烁 指示设备应用层工作正常 |
|
温度范围 |
运行 –5°C ... 45°C |
|
|
存储 –25°C ... 55°C |
|
|
运输 –25°C ... 70°C |
|
环境条件 |
湿度 <93%，结露除外 |
|
安 装 |
标准 86 盒墙装方式 |
|
|
最多支持 4 位联体安装 |
三、产品选型
| 按键数 | 型号 |
|---|---|
| 一键位 | KH-P01 |
| 二键位 | KH-P02 |
| 三键位 | KH-P03 |
| 四键位 | KH-P04 |
| 六键位 | KH-P06 |
| 八键位 | KH-P08 |

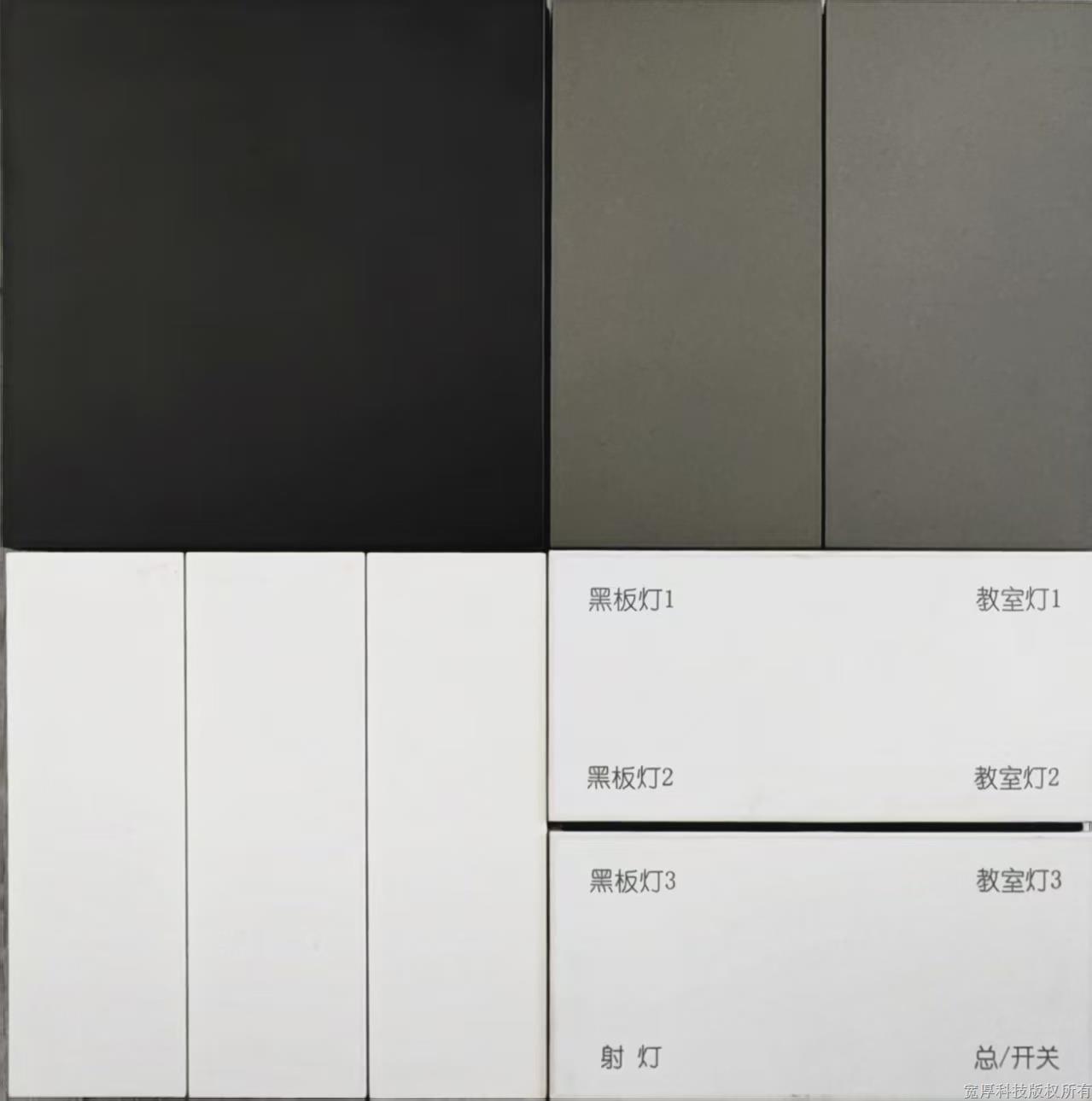

可选颜色：黑色、灰色、象牙白、肤感白、金色
四、尺寸大小

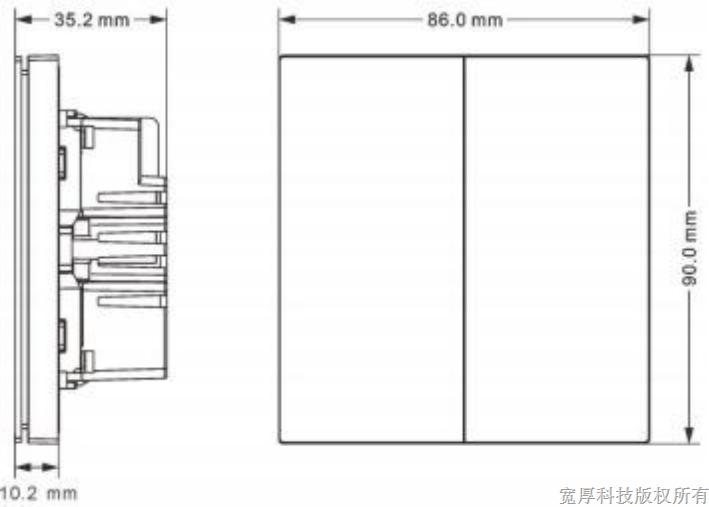

4.1单位面板

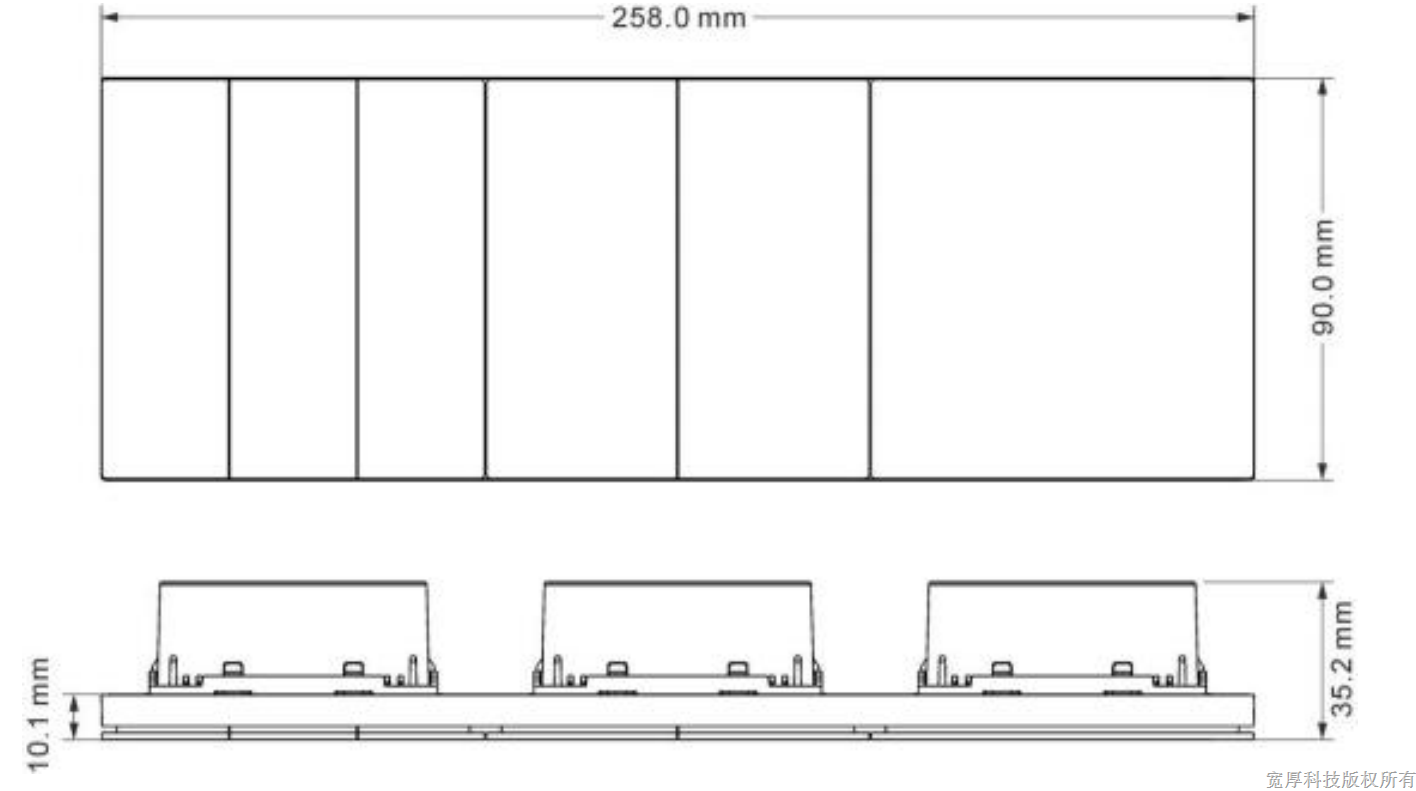

4.2三位面板
