线路耦合器

发布时间:2017-06-07

Ø  概述:

当一条支线的总线元件超过64 个时,线路耦合器用于把总线系统扩展到另外一条支线。同时,线路耦合器具有总线数据过滤功能,可以根据预设的条件对总线上的数据进行过滤,从而提高系统效率。亦可以作为区域耦合器和信号中继器使用。

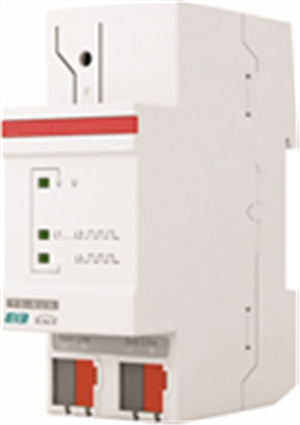

KH-LC-A

Ø  功能特点:

1、信号隔离功能:为两个独立的KNX/EIB 总线提供数据连接,并实现信号的相互隔离,限制相互干扰。

2、网络扩展功能:在KNX/EIB 网络中,可作为线路耦合器、区域耦合器和信号中继器使用,以扩展网络。

3、数据过滤功能:可通过EKH- 设置过滤表,实现数据过滤功能。

Ø  技术规格:

◆产品型号  KH-LC-A

◆通道输出 1路

◆工作电压 21~30V DC

◆工作电流 <12mA

◆待机功率 <250mW

◆温度范围  操作温度-5-45℃;存储温度-25-55

◆安装尺寸 90mm*36mm*65mm

◆安装方式 标准35mm DIN导轨安装
