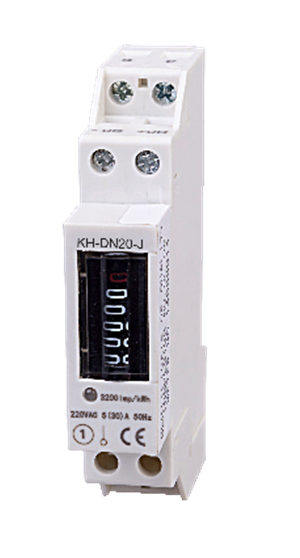

KH-DN20-J型导轨式电能表(1P)

发布时间:2017-06-01

Ø 概述

KH-DN20-J型导轨式电能表是一款新型单相电子式电能计量产品。该产品符合GB/T17215.321-2008IEC62053-21国际标准中1级和2级静止式交流有功电能表相关技术要求,适用于参比电压为220V230V,频率50Hz60Hz的单相交流有功电能的计量。该产品适应电压范围宽、可靠性高、寿命长、精度高、功耗低,并且具有防窃电等功能。其采用导轨式结构设计,体积小,安装方便,采用标准的35mm导轨安装接口国际通用。可广泛应用于城市,农村或工厂企业的单相电能计量和集中式安装。

Ø 功能特点

1、计量功能:具有计量正、反向有功电能,累计于总电量;

2、采用6+1位步进式计数器记录累积电量,可选6+1LCD显示方式;

3、电能脉冲指示,电源指示功能;

435mm DIN导轨或板前安装;

5、无源脉冲输出;

6、采用高品质长寿命电子部件,过载能力强,长期工作不需调校;

7RS485通讯

Ø 技术规格

◆电压:220V/230V±20%

◆频率:50Hz

◆电流规格:1.5(6)A2.5(10)A5(20)A5(25)A5(30)A

◆电压回路功耗:≤1.0W5VA

◆电流回路功耗:≤1VA(Ib)

◆正常工作温度:-15℃~55℃

◆存贮运输温度:-25℃~70℃

◆环境湿度:≤85%

◆产品寿命:大于10

◆外型尺寸:90mm*66mm*18mm

◆重量:约110g
