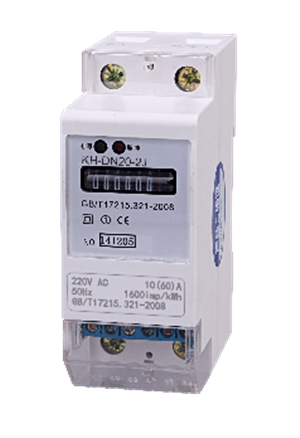

KH-DN20-2J型单相导轨式电能表(2P)

发布时间:2018-04-07


Ø 概述:

KH-DN20-2J型导轨式电能表是一款新型单相电子式电能计量产品。该产品符合GB/T17215.321-2008IEC62053-21国际标准中1级和2级静止式交流有功电能表相关技术要求,适用于参比电压为220/230V,频率50Hz/60Hz的单相交流有功电能的计量。该产品适应电压范围宽、可靠性高、寿命长、精度高、功耗低,并且具有防窃电等功能。其采用导轨式结构设计,体积小、安装方便,采用标准的35mm导轨安装接口国际通用。可广泛应用于城市、农村或工厂企业的单相电能计量和集中式安装。

Ø 功能特点:

1、计量功能:具有计量正,反向有功电能,累计于总电量,双向计量防窃电功能。

2、采用高品质计度器显示累计电量(6+1),显示清晰鲜艳直读性好。

3、电能计量脉冲发光二极管指示()

4、具有电源指示功能(绿)

5、采用光电隔离的无源脉冲输出接口,方便校表及脉冲数据采集。

6、采用高品质长寿命电子器件,宽负荷,过载能力强,高精度,低功耗,误差曲线平直,长期工作不需调校。

7、良好的防潜动逻辑设计,当电压回路加115%的参比电压,电流回路无电流时,电能表无脉冲输出。

Ø 技术规格:

◆电压:220V/230V±20%

◆频率:50Hz60Hz

◆等级:1.0

◆电流规格:1.5(6)A5(20)A5(30)A10(60)A

◆电压回路功耗:≤1.0W5VA

◆电流回路功耗:≤1VA(Ib)

◆正常工作温度:-15+55

◆存贮运输温度:-25+70

◆环境湿度:≤85%

◆产品寿命:大于10

◆外型尺寸:88mm*36mm*66mm

◆重量:约190g
