Ø 概述：

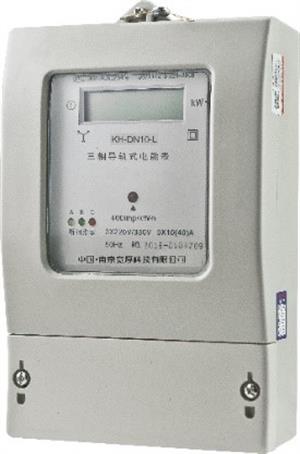

KH-DN10-L型DIN导轨式安装三相电子式有功电能表采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的三相有功电能表。该表技术性能完全符合IEC62053-21国际标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz三相交流电网中负荷的有功电能的消耗。该表由步进电机式脉冲计数器，或者7位LCD显示器显示有功用电量，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。
Ø 功能特点：
1、35mm DIN标准导轨安装，符合DIN EN50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。
2、宽度125mm。
3、标准配置6位(99999.9kWh)步进电机式脉冲计数器显示，可选择7位液晶计数器显示。
4、装备有一个有极性的无源近距离电能脉冲输出端口符合IEC62053-31和DIN 43864标准
5、5个LED分别指示每相电源状态和近距离电能脉冲信号以及远动电能脉冲信号。
6、自动检测负荷电流潮流方向，并指示(工作时近距离电能脉冲信号指示绿色时，代表电流潮流反方向)。
7、单方向三元件测量三相四线有功电能消耗，与负荷电流潮流方向无关，符合IEC62053-21标准。
8、可选择测量三相三线有功电能或三相四线有功电能。
9、标准配置S型接线(底端进线，顶端出线)，直接接入式使用，可选择5+1位脉冲计数器显示，CT接入式使用和PT&CT接入式使用。
Ø 技术规格：
◆电压: 3*100V、3*380V；3*220V/230V、3*230V/400V±20%
◆频率: 50Hz、60Hz
◆电流规格: 5A/CT、5(30)A、10(60)A、20(80)A、20(100)A
◆电压回路功耗:≤1.0W 5VA
◆电流回路功耗:≤1VA(Ib)
◆正常工作温度: -15℃- +55℃
◆存贮运输温度: -25℃- +70℃
◆环境湿度:≤85%
◆产品寿命:大于10年
◆外型尺寸:125mm*88mm*68mm
