Ø 概述：

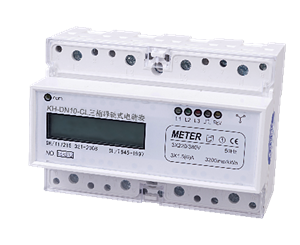

KH-DN10-CL型DIN导轨式安装三相电子式有功电能表采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术全新研制开发的三相有功电能表。
该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz三相交流电网中负荷的有功电能的消耗。该表由7位LCD显示器显示有功用电量，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。应用广泛与设备配套便捷。
Ø 功能特点：
1、35mm DIN标准导轨安装，符合DIN EN50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。
2、宽度125mm。
3、7位LCD显示器，标准配置6+1位(999999.9kWh)显示，可选择5+2位显示。
4、标准配置无源电能脉冲输出(有极性)，可选择无源远动电能脉冲输出(无极性)，方便与各种AMR系统联接，符合IEC62053-31和DIN 43864标准。
5、6个LED分别指示相电源状态(黄,绿,红)和电能脉冲信号(白色)，黄色COM.为RS485通讯指示。
6、标准配置含检测负荷电流潮流方向，自动检测负荷电流潮流方向，并由一个单独的LED指示。
7、单方向测量三相有功电能消耗，与负荷电流潮流方向无关，符合IEC62053-21标准。
8、标准配置S型接线(底端进线，顶端出线)，直接接入式使用，可选择CT接入式使用和PT & CT接入式使用。
9、标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全。
10、具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议符合支持DL/T645或Modbus-RTU协议。
Ø 技术规格：
◆电压：3*100V、3*380V；3*220V/230V、3*230V/400V±20%
◆频率：50Hz、60Hz
◆电流规格：5A/CT、5(30)A、10(60)A、20(80)A、30(100)A
◆电压回路功耗：≤1.0W 5VA
◆电流回路功耗：≤1VA(Ib)
◆正常工作温度：-15℃- +55℃
◆存贮运输温度：-25℃- +70℃
◆环境湿度：≤85%
◆产品寿命：大于10年
◆外型尺寸:125mm*88mm*68mm
