Ø 概述：

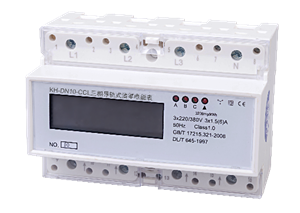

KH-DN10-CCL型三相有功电能表，(以下简称仪表)是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。精确计量有功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。本仪表设计符合标准GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17215.323-2008《2级和3级静止式交流无功电能表》、DL/T 645-1997《多功能电能表通信规约》对三相静止式电能表的相关技术要求。
Ø 功能特点：
1、电能计量功能：计量有功正反向电能，反向电能单独计量
2、三相电源供电，一相或两相断电，计量准确度不受影响。三相电源断电后，所有存储数据不丢失，并能保持10年以上。
3、具有耦隔离有功无源脉冲测试口输出功能(满足远动脉冲输出要求，脉宽为80ms±20ms)。
4、报警功能：缺相时报警指示灯灭。
5、通讯功能：可通过手持终端或PC机进行通讯，完成编程设置和抄表。通讯时通讯符号亮，方便直观可靠。通讯规约Modbus-RTU
6、显示功能：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数。具有参数自动轮显功能，轮显时间5秒
7、具有可清零功能
Ø 技术规格：
◆电压：3*100V、3*380V；3*220V/230V、3*230V/400V±20%
◆频率：50Hz、60Hz
◆电流规格：5A/CT、5(30)A、10(50)A、20(80)A、30(100)A
◆电压回路功耗：≤1.0W，5VA
◆电流回路功耗：≤2VA(Ib)
◆正常工作温度：-25℃～+55℃
◆存贮运输温度：-40℃～+70℃
◆环境湿度：≤75%
◆产品寿命：大于10年
◆外型尺寸：125mm*88mm*68mm
